Nykypäivän automatisoidun elektroniikan valmistuksen aikakaudella SMT (Surface Mount Technology) -linjan kaavaintulostin toimii kriittisenä "ensimmäisenä porttina" erittäin{0}}tarkkuuskomponenttien kokoamiseen. Alan tilastojen mukaan yli 60–70 % SMT-kokoonpanovirheistä johtuu huonosta juotospastatulostuksesta. Näiden tulostusvirheiden perimmäinen syy on lähes aina juotospastajäämien kerääntyminen stensiilin pohjalle ja tukkeutuneet aukot.
Jokaisen piirilevyn korkean riittosuhteen varmistamiseksi SMT-stensiilin tehokas ja järjestelmällinen puhdistaminen on tehdaslattian päivittäistä rutiinia. Tänään tarjoamme sinulle tehokkaan-tuotantolinjan näkökulmasta käytännöllisen vaiheittaisen oppaan SMT-stensiilitulostimien puhdistamiseen.
Miksi stensiilitulostimen puhdistus on niin tärkeää?
Painoprosessin aikana, kun vetolasta liikkuu edestakaisin, pieni määrä juotospastaa puristuu väistämättä ulos ja jää stensiilin alapuolelle. Hoitamattomana tämä jäljelle jäänyt tahna laukaisee tuotantoongelmien dominoefektin:
- Siltaus:Kaavan pohjassa oleva juotospasta siirtyy seuraavan piirilevyn muille kuin{0}}tyynyalueille aiheuttaen sähköisiä oikosulkuja.
- Riittämätön juote:Juotospasta kuivuu stensiiliaukkojen sisällä ja estää tahnan myöhemmän vapautumisen.
- Juotospallot:Mikroskooppiset juotospallot leviävät ja jäävät levyn pinnalle aiheuttaen mahdollisia sähkövaaroja sulatusjuottamisen jälkeen.
- Siksi koskemattoman stensiilipinnan ylläpitäminen on nolla-virheettömän juottamisen ehdoton perusta.
Ota yhteyttä saadaksesi ilmaisen näytteen!

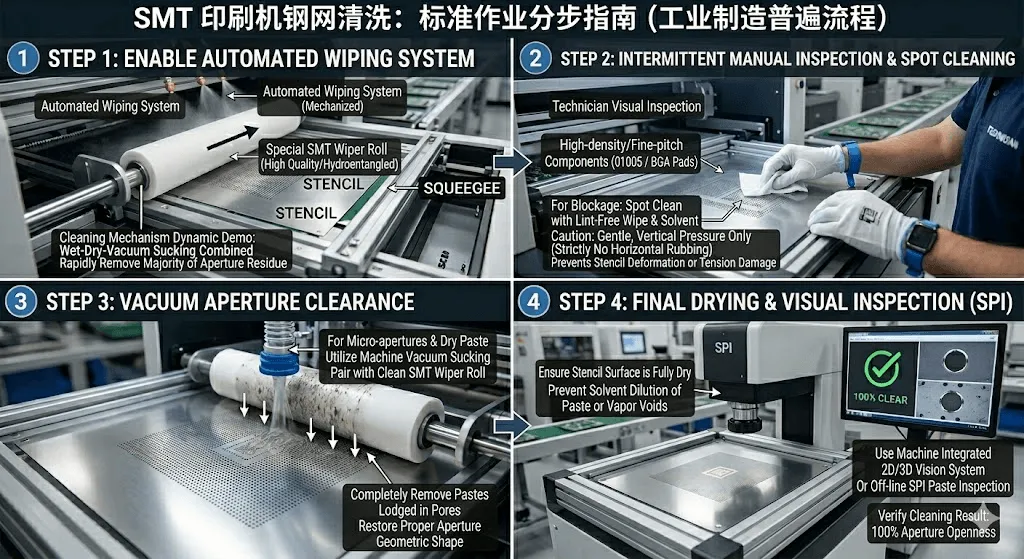

SMT-stensiilipuhdistus: vaiheittainen-askel-vakiokäyttömenettely
Alla on tavallinen automaattinen ja manuaalinen puhdistusprosessi, joka on laajalti käytössä teollisessa valmistuksessa:
Vaihe 1: Aktivoi automaattinen pyyhintäjärjestelmä
Nykyaikaiset SMT-stensiilitulostimet on varustettu automaattisilla märkä-/kuivapesujärjestelmillä. Tuotannon aikana laite käynnistää puhdistusmekanismin automaattisesti esiasetetun PCB-tulostusmäärän perusteella (esim. 5-10 levyn välein). Järjestelmä ruiskuttaa tasaisesti erityisiä stensiilipuhdistusliuottimia (joko liuotin-pohjaisia tai vesi-pohjaisia) suuttimien kautta. Sitten se tuottaa korkeaa-laatuaSMT pyyhkimen rullastensiilin alaosan poikki suorittaen synkronoidun "märkäpyyhe, kuivapyyhe, imu" -yhdistelmän. Tämä vaihe poistaa nopeasti suurimman osan jäämistä aukkojen sisällä.
Vaihe 2: Ajoittainen manuaalinen tarkastus ja paikan puhdistus
Vaikka automatisoidut järjestelmät ovat erittäin tehokkaita, teknikkojen on silti suoritettava manuaalisia visuaalisia tarkastuksia vuoronvaihdon tai tuotteen vaihdon aikana. Jos suuritiheyksisten osien (kuten 01005-komponenttien tai-hienvälisten BGA-tyynyjen) mikro-aukoissa havaitaan tukkeumia, kohdat on puhdistettava manuaalisesti käyttämällä nukkaamatonta, liuottimella kostutettua puhdastilapyyhkettä.
Tuotantolinjan vinkki:Kun pyyhit käsin, paina kevyesti pystysuoraan aukkojen suuntaan. Älä koskaan hankaa rajusti vaakasuunnassa, koska se voi vääristää stensiiliä tai vahingoittaa aukon reunojen ympärillä olevaa jännitystä.
Vaihe 3: Tyhjiöaukon välys
Äärimmäisen mikroskooppisten aukkojen tapauksessa pinnan pyyhkiminen ei välttämättä poista kuivunutta juotospastaa kokonaan sisäseinistä. Käytä tässä tapauksessa tulostimen sisäänrakennettua -tyhjiöimuominaisuutta yhdessä rullauksen kanssa.SMT pyyhkimen rullavetää syvälle hienojen rakojen sisään juuttunut tahna perusteellisesti ulos ja palauttaa aukon tarkan geometrisen muodon.
Vaihe 4: Lopullinen kuivaus ja juotospastan tarkastus (SPI)
Varmista puhdistuksen jälkeen, että stensiilipinta on täysin kuiva. Kaikki juotospastaan sekoitetut puhdistusliuotinjäämät muuttavat sen viskositeettia ja aiheuttavat vaarallisia tyhjiöitä nesteen höyrystyessä takaisinvirtauksen aikana. Kun laite on kuivunut, tarkista puhdistustulokset koneen sisäänrakennetulla-2D/3D-visuaalisella tarkastusjärjestelmällä (tai SPI-tulostimen jälkeisellä-tulostuslaitteella) varmistaaksesi, että aukot ovat 100 % puhtaita.
Tehdaskokemus: Kuinka valita ydinpuhdistustarvikkeet?

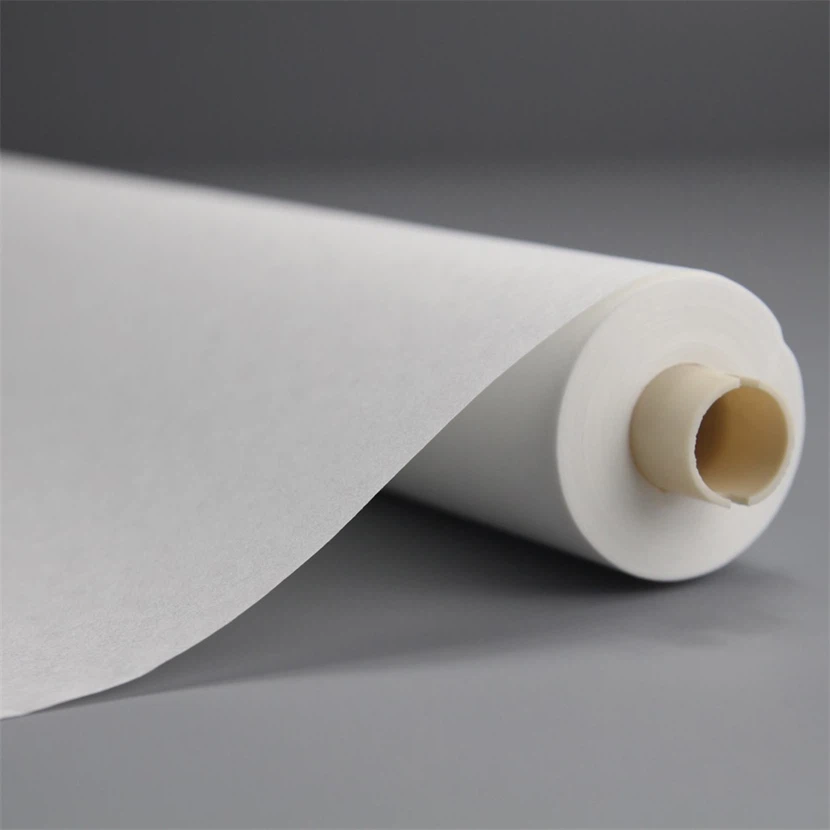

Koko puhdistusprosessin ajan materiaali, joka koskettaa stensiiliä suoraan ja on vastuussa lian poistamisesta, on pyyhkimiskangas. Tuotantolaitoksena noudatamme tiukkoja materiaalivalvontastandardeja (BOM-auditointi) valittaessammeSMT pyyhkimen rulla:
- Erittäin-Matala nukkaus:Vakiopaperi tai huonolaatuiset kuitukangasmateriaalit irtoavat helposti kuituja. Jos nämä kuidut putoavat juotostyynyille, ne aiheuttavat suoraan juotostyhjiöitä tai avautuvia piirejä. Ensiluokkainen pyyhintäpaperi on valmistettava erittäin-puhtaudesta polyesterin ja puumassan sekoituksesta.
- Erinomainen imukyky ja lukituskyky:Kankaan on imeyttävä ja lukittava nopeasti liuottimet ja laimennettu juotospasta sen sijaan, että yksinkertaisesti levittäisi jäännös tasaisesti stensiilipinnalle.
- Suuri vetolujuus ja ESD-suojaus:Automatisoitujen mekaanisten akselien{0}}nopeassa vedossa rulla ei saa koskaan repeytyä tai rispaantua. Lisäksi se vaatii erinomaisia anti-staattisia ominaisuuksia estääkseen ilmassa olevan mikro-pölyn toissijaisen adsorption.
Tarkka{0}}elektroniikan valmistus perustuu aina näihin näennäisesti pieniin prosessin yksityiskohtiin. Standardoidun siivoustyönkulun toteuttaminen teollisuus-luokan kanssaSMT pyyhkimen rullakulutustarvikkeita, minimoi merkittävästi tulostusvirheiden aiheuttamat koneen seisokit ja varmistaa vakaat, huipputason piirilevykokoonpanot asiakkaillesi.
